19 октября 2015

Антистатическая мебель для производства (ESD)

Дарья Рюмина
Корпоративный журналист

Недавно мы запустили новую для нас продукцию — серию мебели для производства с антистатическими свойствами (ESD). Такая мебель необходима для электромонтажных работ и радиоэлектронной промышленности — специальные материалы и покрытие не накапливают статическое электричество. Изделия сертифицированы согласно ГОСТ Р 53734.5.1-2009. Испытания проведены в лаборатории при ЦНИИ им. академика Крылова в Санкт-Петербурге.

В серии представлены верстаки длиной 1000, 1500 и 2000 мм с различными экранными конструкциями, регулируемые и нерегулируемые монтажные столы, кассетницы, подкатные стойки, инструментальные шкафы, стеллажи, ящики и лотки из антистатического пластика, аксессуары. Также вы можете заказать тумбы моделей ВЛ-010 и ВЛ-015 с ESD свойствами.


Верстак ДиКом ESD

Максимальная нагрузка на верстак — 250 кг. На ящик тумбы — 80 кг, на полку тумбы — 60 кг.


Стол монтажный ДиКом СР

Изготавливается с регулируемыми и нерегулируемыми опорами. Регулировка винтом, механическим и электрическим приводами.


Стойка подкатная ДиКом СР

Позволяют легко перемещать оборудование, инструмент и компоненты на производстве. Максимальная нагрузка на основание стойки — 250 кг.


Поворотная кассетница ДиКом КП-03 ESD

Максимальная нагрузка на основание — 500 кг. Предлагаем комплектации с обычными и антистатическими ящиками. Корпус кассет и кассетниц, а также колеса — антистатические.


Шкаф ДиКом ВЛ ESD

Шкафы с антистатическими свойствами для хранения инструмента и компонентов на электромонтажном производстве. Высота 1000 мм и 2000 мм. Шкафы укомплектованы экранами, полками, ящиками — в зависимости от модели.


Стеллаж СТ-031 ESD

Максимальная нагрузка на полку— до 250 кг. Дополняются ящиками ESD из антистатического пластика. Также есть стеллаж СТ-012 ESD и стеллаж с наклонными полками.

Что такое ESD?

ESD — ElectroStatic Discharge (электростатический разряд). ESD-защита означает, что оборудование, мебель или технология позволяет не накапливать и не передавать статическое электричество. При сборке современной микроэлектроники даже самый слабый разряд статического электричества может нести катастрофические последствия (и большие материальные потери для производителя). Поэтому затраты на качественное ESD оборудование окупаются во много раз.

Серия ESD от ДиКом: проверенная защита

Наша мебель прошла многочисленные испытания и строгий контроль в лаборатории при ЦНИИ им. академика Крылова (Санкт-Петербурге). Мы несколько раз корректировали технологию производства, чтобы на 100% соответствовать ГОСТ и гарантировать нашим клиентам действительно надежную ESD-защиту.

В 2020 году продукция прошла сертификацию согласно новому ГОСТу IEC 61340-5-1-2019 в аккредитованной лаборатории.

Несколько вариантов столешниц

Верстаки ESD созданы на основе серий ВЛ и ВС. Нижняя часть верстака собирается из сварных модулей верстаков ВЛ, покрытых специальной краской, а также столешницы из антистатической ДСП (24 мм, Германия). Так как стоимость данной столешницы достаточно высока, мы предлагаем и более бюджетный вариант — обычную ДСП. Сама по себе она не обладает антистатическими свойствами, но на нее можно установить ESD аксессуары. Максимальная нагрузка на столешницу — 250 кг.

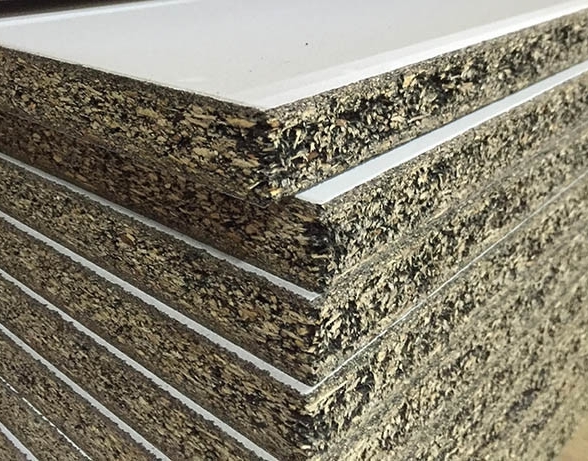

Столешница из антистатической ДСП Thermopal 24 мм (Германия), необработанная
Столешница из антистатической ДСП Thermopal 24 мм (Германия), необработанная
Столешница из общепромышленной ДСП 24 мм. Для сохранения антистатических свойств необходимо дополнить ESD аксессуарами (ковриком).
Столешница из общепромышленной ДСП 24 мм. Для сохранения антистатических свойств необходимо дополнить ESD аксессуарами (ковриком).

Финская антистатическая краска

Мы красим нашу ESD-мебель антистатической порошковой краской TEKNOS (Финляндия). Она отличается неизменными качественными характеристиками. Ее использование гарантирует соблюдение показателей ESD-защиты.

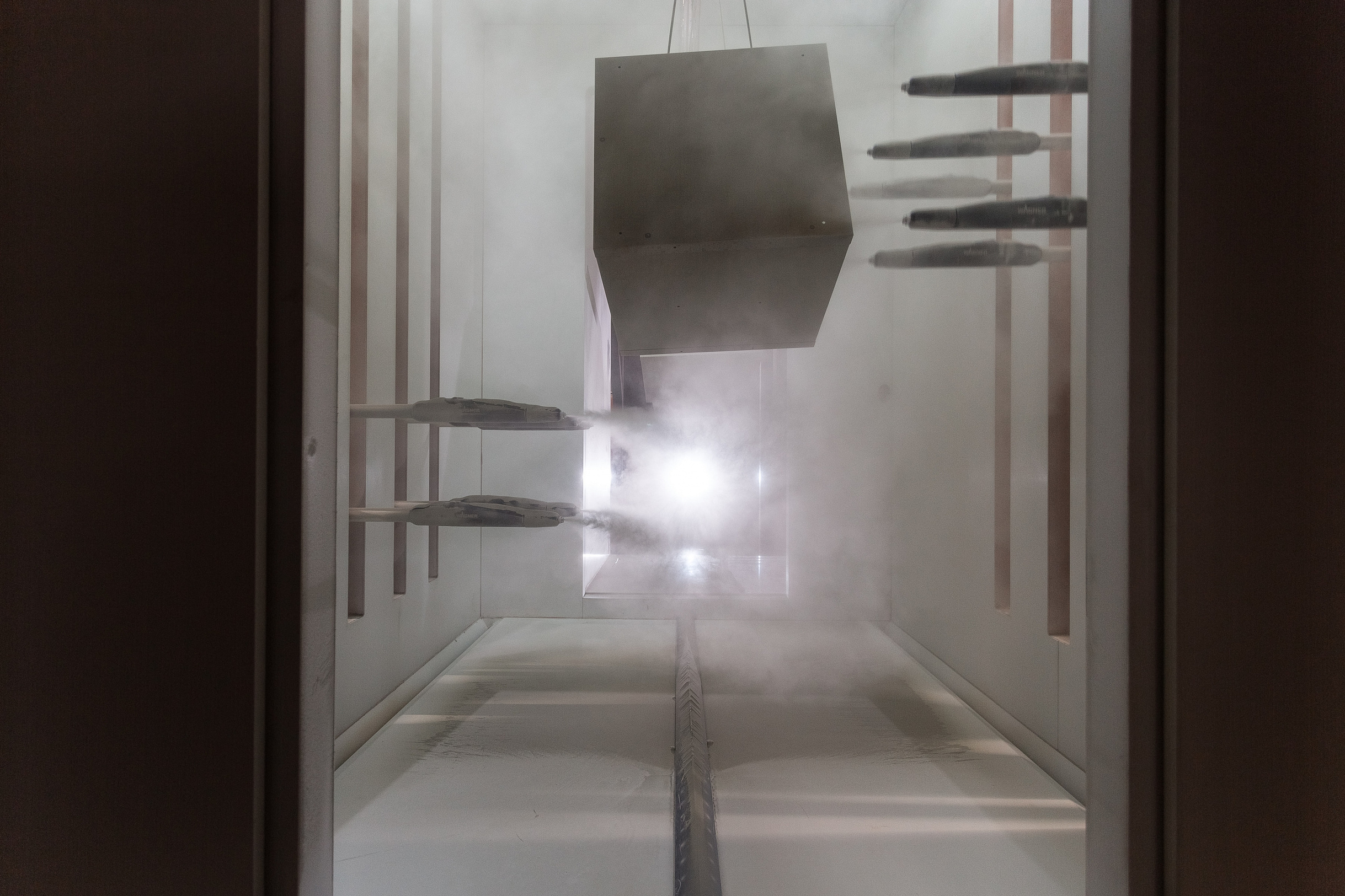

Изделия красятся автоматически на современной покрасочной линии Ideal Line с камерой Wagner.

Светодиодный светильник собственной разработки

На перекладину экранов Э3 и Э4 можно повесить энергосберегающий светодиодный светильник длительного срока службы. Он обеспечивает освещенность 1200 Lx рабочей поверхности верстака. Яркость и наклон светильника регулируются. Также на светильнике есть кнопка включения/выключения.

Светильник имеет сертификат электромагнитной совместимости (в соответствии с российским стандартом). Т. е. светильник пригоден для электромонтажных работ.

Блок управления светильника находится в отдельной коробке — он не греется и не дает магнитного поля.

Светильники собираются согласно нашим тех. требованиям в Санкт-Петербурге с использованием светодиодов из Южной Кореи.

Светильник ДиКом
Светильник ДиКом

Надежные приводы

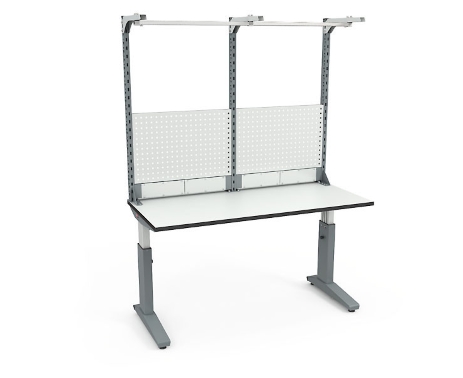

Высота монтажных столов ДиКом ESD c регулируемыми опорами может изменяться как винтом, так и приводами — механическим или электрическим. Механизм приводов изготовлен в Германии.

Мощный ESD-экран для аксессуаров и инструмента

На основу ВЛ мы предлагаем устанавливать экран ВС, покрытый специальной краской — он выдерживает большую нагрузку (до 100 кг). На экраны ВС ESD предлагается широкий ассортимент аксессуаров: навесные полки, лотки для баллончиков и документов А4, держатели отверток, крючки. Все элементы обладают ESD свойствами.

Для экранов ВС ESD предусмотрены мощные полки, выдерживающие до 40 кг. Полки можно ставить прямо или под наклоном. Полки укомплектованы передним упором.

Также мы предлагаем ящики из антистатического пластика различных размеров и конфигураций.

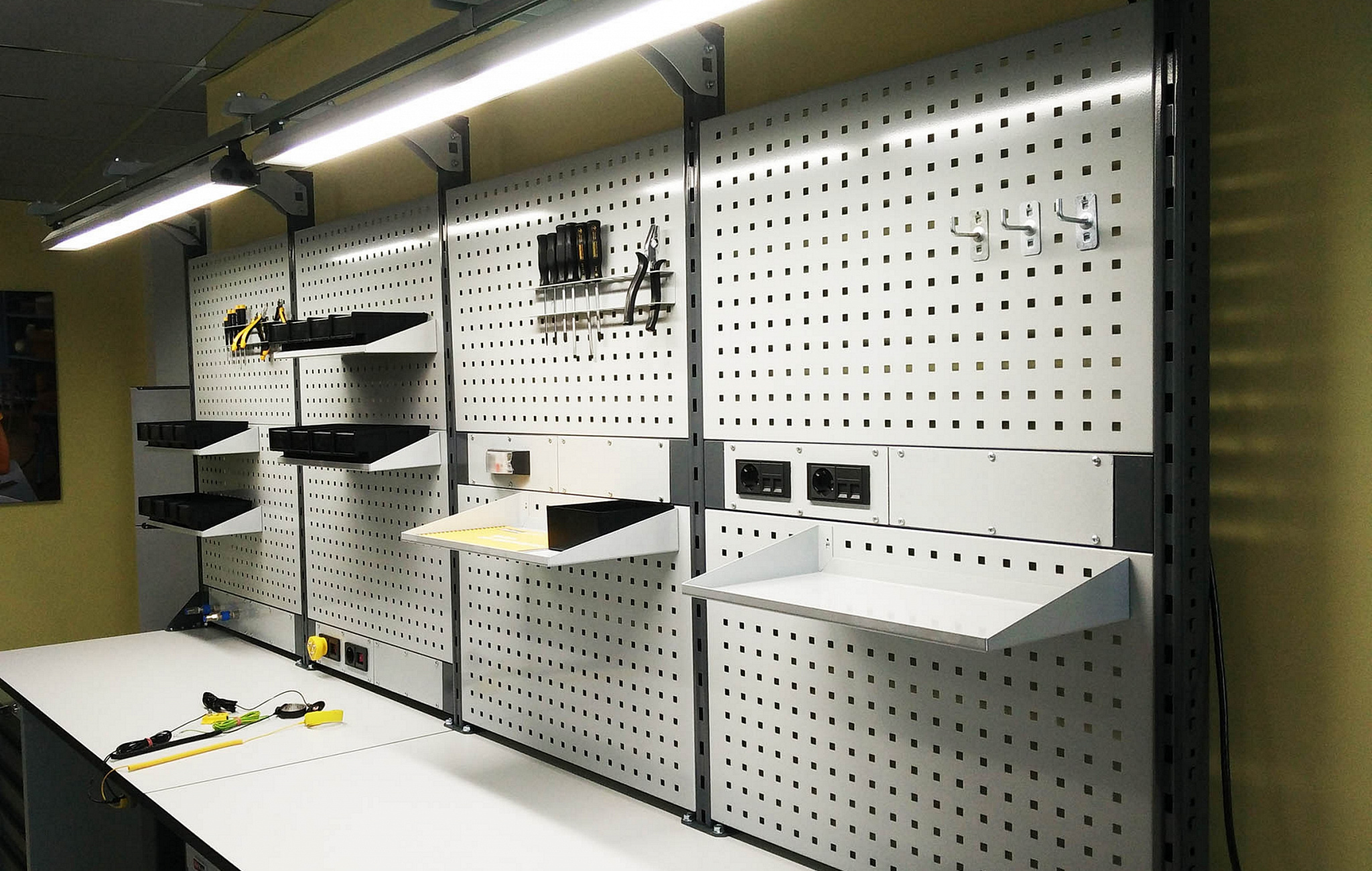

Верстаки ESD c Экранами Э4 и аксессуарами
Верстаки ESD c Экранами Э4 и аксессуарами

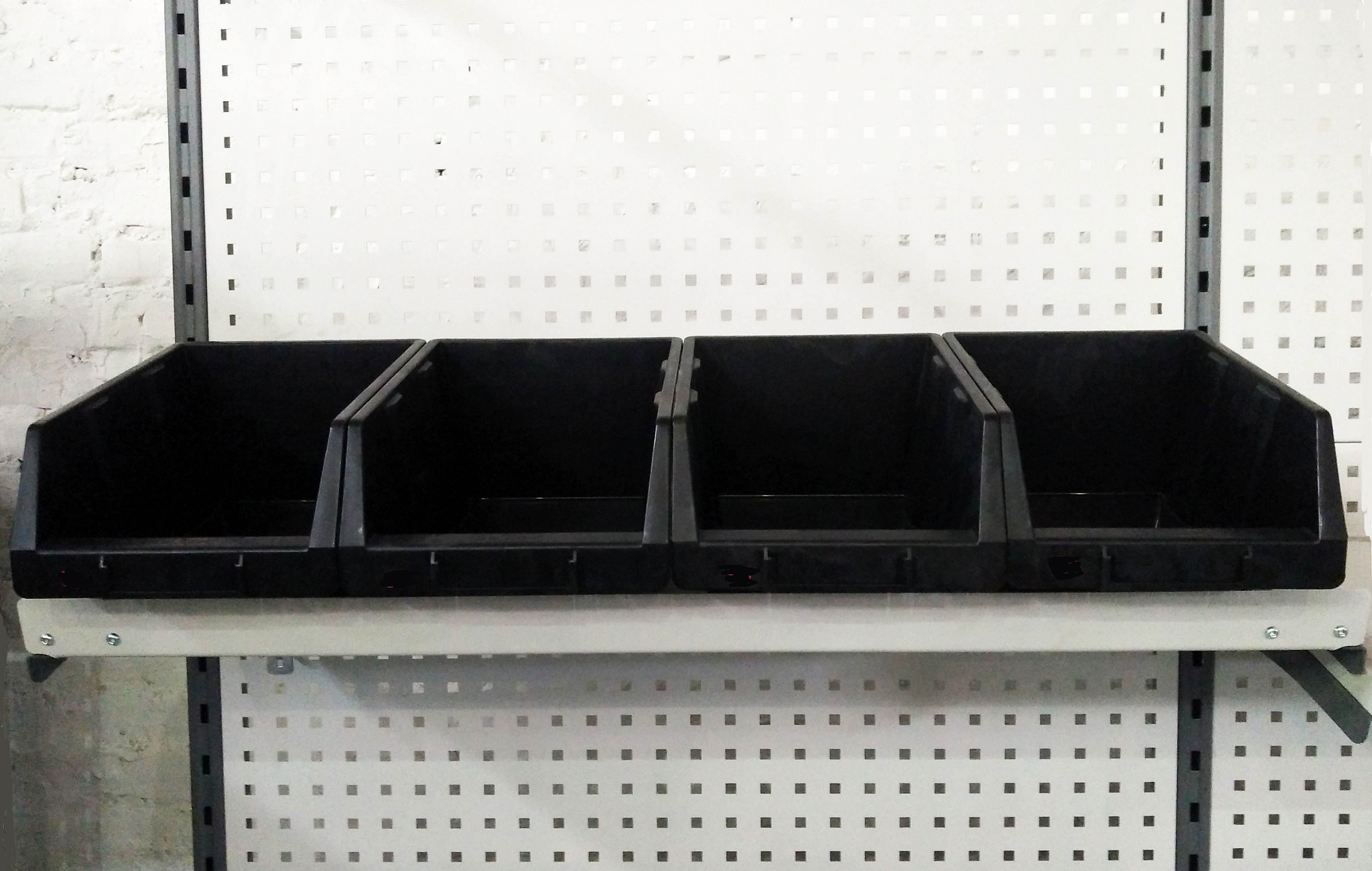

Полка ВС ESD c ящиками ESD
Полка ВС ESD c ящиками ESD

Продуманные аксессуары

Наиболее важный компонент экранной конструкции — короб для коммуникаций с несколькими ячейками. Мы предусмотрели несколько вариантов их наполнения:

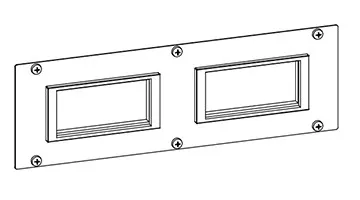

Вставка с адаптерами под 4 розетки
Вставка с адаптерами под 4 розетки
Вставка с дифавтоматом 16 A – 30 mA
Вставка с дифавтоматом 16 A – 30 mA

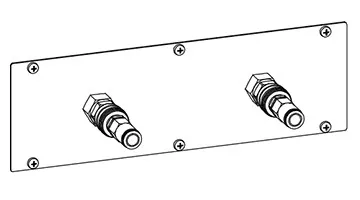

Вставка с выводом воздуха 2 x DN7
Вставка с выводом воздуха 2 x DN7

Также предлагаются три варианта наполнения вставки с адаптерами:

Розетка Simon 2P+E Schuko, 16А 250В
Розетка Simon 2P+E Schuko, 16А 250В

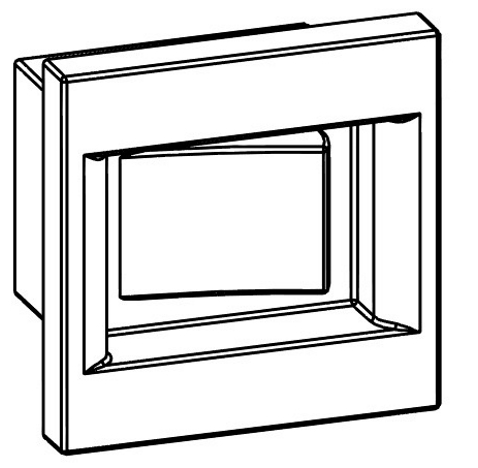

Выключатель Simon 16А
Выключатель Simon 16А

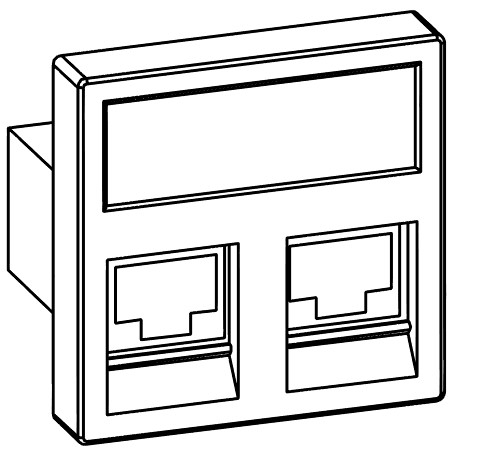

Комплект сетевых розеток Simon на 2 RJ45.
Комплект сетевых розеток Simon на 2 RJ45.

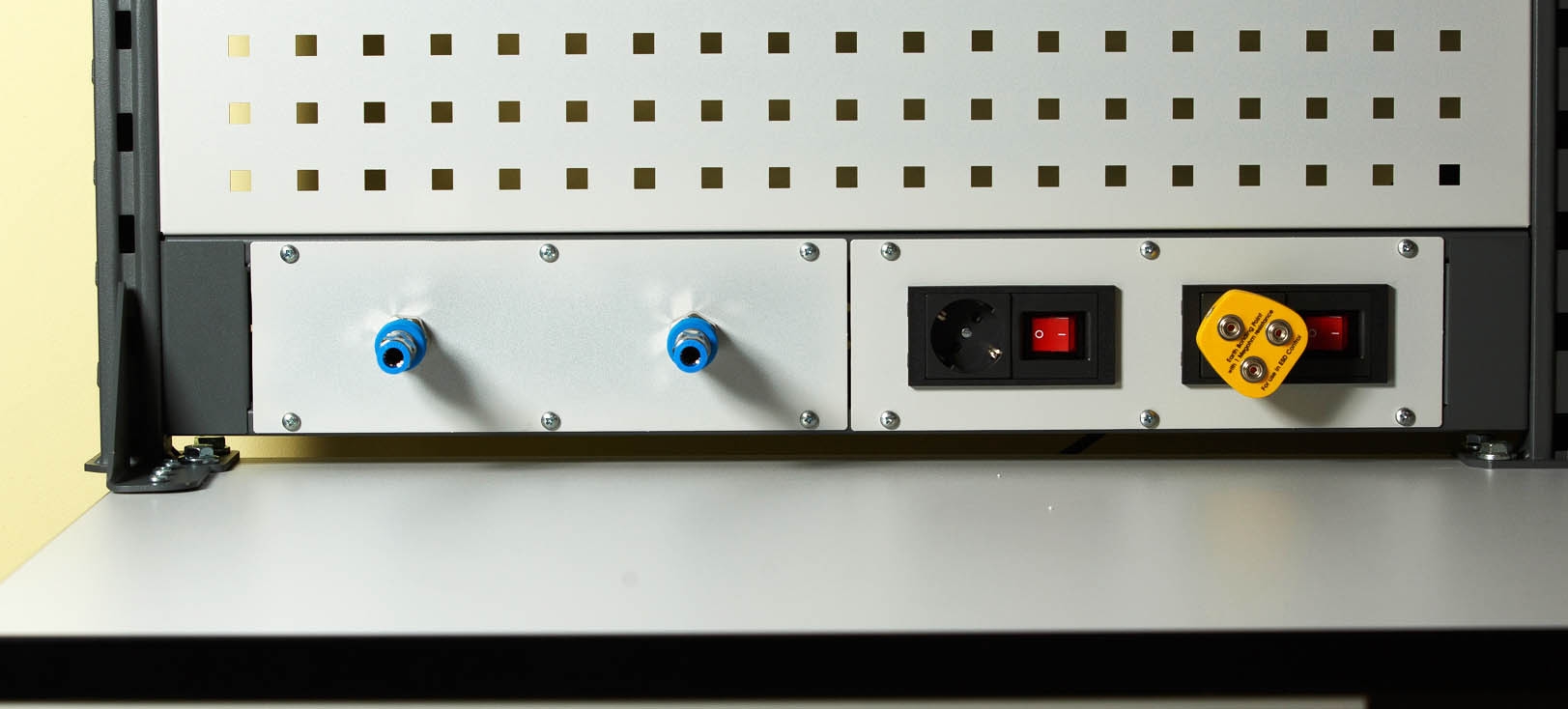

Короб для коммуникаций ESD
Короб для коммуникаций ESD

Антистатические колеса

Стойки подкатные и кассетницы устанавливаются на поворотные колеса со стопорными механизмами, выполненными из антистатического пластика.

Максимальная нагрузка на основание подкатной стойки — 250 кг.

Максимальная нагрузка на поворотное основание кассетницы — 500 кг.

Продуманное наполнение ящиков

Для ящиков тумб серий ВЛ ESD предусмотрено разнообразное наполнение ящиков:

  • кубические и цилиндрические лотки разных размеров, выполненные из антистатического пластика;

  • противоскользящие коврики из высококачественной резины, устойчивой к агрессивным жидкостям, царапинам, повреждениям.

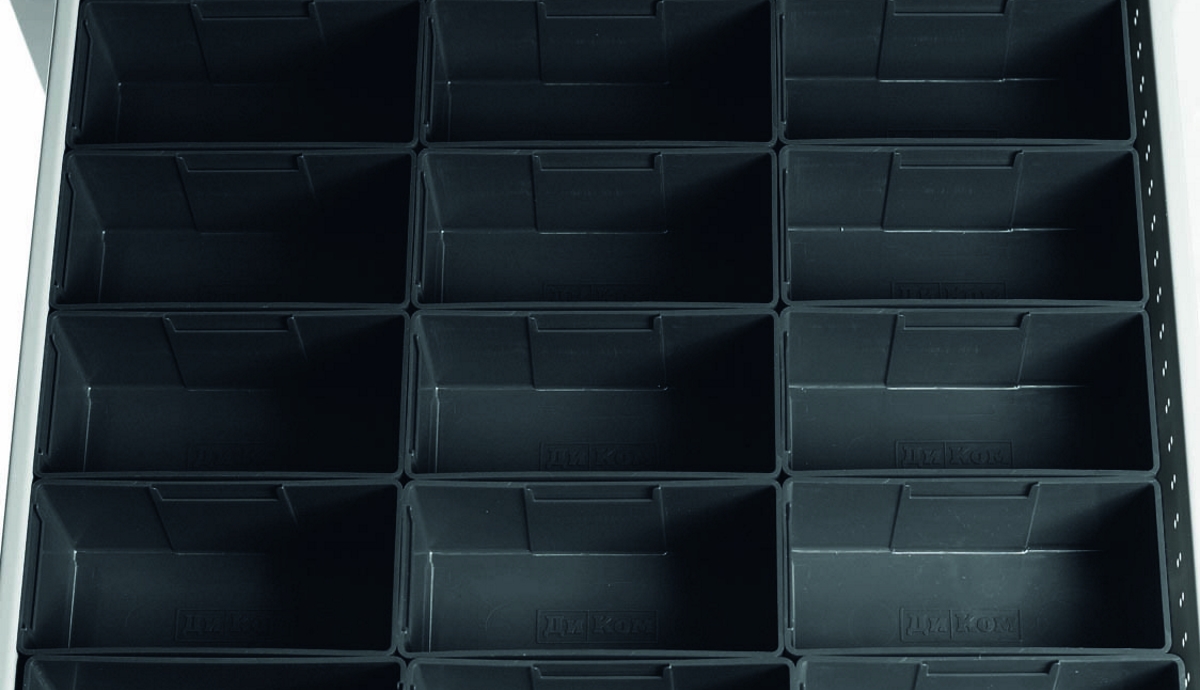

 Лотки кубические 75x150 ESD
Лотки кубические 75x150 ESD
 Лотки цилиндрические d45 ESD
Лотки цилиндрические d45 ESD

Тумбы и верстаки ВЛ ESD также обладают всеми преимуществами мебелии для производства ДиКом ВЛ, экранные конструкции — преимуществами экранов ДиКомМ ВС.

ПОДРОБНЕЕ О ПРЕИМУЩЕСТВАХ МЕБЕЛИ ДЛЯ ПРОИЗВОДСТВА ДИКОМ

СЕРИЯ ESD В КАТАЛОГЕ ПРОДУКЦИИ

Новые тумбы ВС: мощные помощники на производстве

Мы запустили полный модельный ряд тумб ВС. Это наши чемпионы по максимальным нагрузкам: тумба ВС без колес выдерживает 3000 кг. У новых тумб есть несколько важных особенностей, на которых мы остановимся подробнее.
